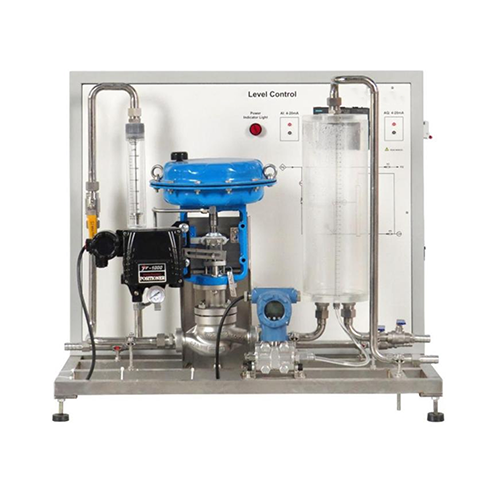

MR007P 液面制御トレーナー 職業訓練機器 教育モデル プロセス制御
1. 製品紹介
1.1 製品概要
MR007P液面制御装置は、高度なPID制御アルゴリズムに基づいた高精度産業用液面制御装置です。現代の流体制御分野向けに設計されており、高感度センサー検出、インテリジェントな演算処理、高精度アクチュエータを統合しています。様々な液体媒体の液面閉ループ制御を安定かつ確実に、効率的に実現します。
本製品はモジュール式アーキテクチャを採用しています。コア制御ユニットにはシーメンスS7-200 SMARTシリーズプログラマブルロジックコントローラ（PLC）を搭載し、高精度アナログ拡張モジュールと組み合わせることで、複雑な動作条件下でも優れた動的応答特性と耐干渉性を維持します。外部タッチスクリーン式ヒューマンマシンインターフェース（HMI）により、ユーザーは制御パラメータを直感的に設定し、液面変化の傾向をリアルタイムで監視できます。これにより、操作の利便性とシステムの視覚化が大幅に向上します。
教育デモンストレーションと産業実習の両方に対応する多機能デバイスとして、標準化されたインターフェース設計とオープンな通信プロトコルにより、実験室シミュレーションプラットフォームや小型自動生産ラインにシームレスに接続でき、プロセス制御教育、アルゴリズム検証、システム統合における大学、研究機関、企業の研究開発部門の多様なニーズに完全に対応します。
1.2 製品の特徴
1. 適応型PIDアルゴリズムを採用し、比例、積分、微分パラメータを動的に調整します。
2. Siemens S7-200 SMARTPLCアナログ拡張モジュールは、安定した信頼性の高い制御コアを提供し、二次開発をサポートし、機能拡張を容易にします。
3. ステンレス鋼製空気圧制御弁と電子差圧トランスミッターにより、長期安定動作、耐腐食性、耐摩耗性を確保します。
4. 外部タッチスクリーンには、液面レベル、流量、弁開度などの主要パラメータがリアルタイムで表示され、履歴データ曲線の再生をサポートし、実験分析に便利です。
5. 漏電保護回路ブレーカーを搭載し、過負荷や短絡などの電気的故障を防止します。 2. 技術仕様
2.1 基本技術パラメータ
動作電源
単相3線式交流220V
2.2 機器外観パラメータ
寸法 850mm×600mm×765mm
重量 150kg
3. 製品紹介
3.1 製品主要部品
番号
名称
数量
1
給水口（PI2）
1
2
バルブ（V1）
1
3
流量計（FI2）
1
4
比例弁
1
5
機器電源表示灯
1
6
アナログ入力端子
1
7
PLCモジュール
2
8
アナログ出力端子
1
9
有機ガラス製スケールタンク
1
10
バルブ（V2）
1
11
バルブ（V3）
1
12
オーバーフローポート
1
13
差圧トランスミッター
1
3.2 製品付属品
番号
名称
数量
1
水道管
1
2
電源ケーブル
1
3
ネットワークケーブル
1
4
電源ケーブル
1
5
2mm安全電気ケーブル
2
6
ヒューズ
5
7
パイプクランプ
8
タッチスクリーンインターフェースの説明
1
比例弁出力値
2
比例弁リアルタイム値
3
比例弁開閉設定
1
設定値
2
弁開度
3
実際の液面値
1
比例弁の開閉度を手動で設定
2
PIDスイッチ
1
PID設定値
2
PID実測値
3
出力率
PIDの3つのパラメータグループ
5. 製品教育実験リスト
(1) PID制御に基づく液面調整実験
